钣金加工中的剖视图

发布者:青岛海西中瑞金属加工有限公司  发布时间:2015/3/19 7:50:34

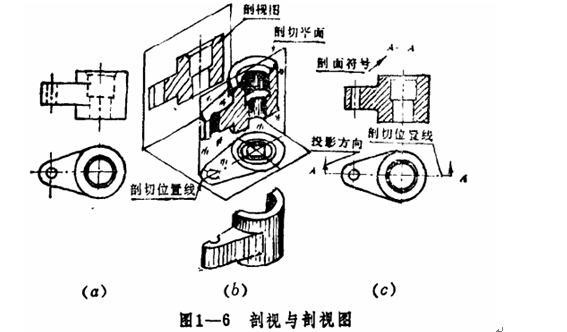

钣金加工中的剖视图表达零件时,对不可见的部分要用虚线表示(图1-Sa)。如果零件的内部结构比较复杂,视图中必然出现很多虚线,这样,既影响图样清晰,又给看图及标注尺寸带来困难。为了解决这一问题可采用剖视图的表达方法。因此,使原来不可见的部分转化为可见的,使虚线变成实线。剖视因是假想用剖切面剖开零件,将处在观察者与剖切面之间的部分移去(图1-6b),而将其余部分向投影面投影所得视图即为剖示图。剖视图的表达方法如图1-6e所示。

钣金加工中剖视图的f中提很多,按削切平面剖开零件的方法可分为旋转削、阶梯剖、复合剖及斜剖等剖视图,按对零件剖切的程度又可分为全剖视图、半剖视图和局部剖视图等等。
上述视图为零件图的主要内容,如再将零件的尺寸及其公差、表面祖糙度、形位公差、材料、热处理及其他技术要求、标题栏等标注填写在图纸内,便是张完整的零件图。
