钣金加工中表达零件的基本视图

发布者：青岛海西中瑞金属加工有限公司发布时间：2015/3/18 16:33:18

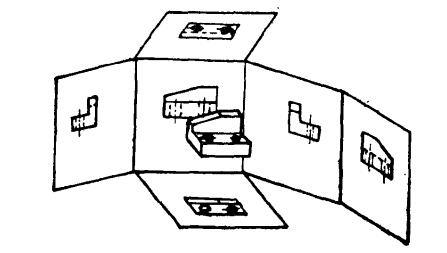

如图1-4所示，将图中零件按前、后、左、右、上、下设定六个面，构成一个正六面体，将正六面体的六个面称为基本投影面.按前述方法，使零件向基本投影面投影所得的六个视图，称为基本视图。国家标准对这六个基本视图的名称及其投影方向规立为：
主视图一一向前向后投影所得的视图；
俯视图一一由上向下投影所得的视图；
左视图一一由左向右投影所得的视图；
右视图一一由右向左投影所得的视图；
仰视图一一由下向上投影所得的视图；
后视图一一出后向前技影所得的视图；

按图1-4方法将投影面展开，正技冒乡西保持不动，其余投影面展平。基本视图的配置关系见图1-5。在同一张图纸内按这样配置视图时，一律不标注视图的名称。
图1-5所示的六个基本视图应符合“长对正，高平齐，宽根等”的投影规律。除后视图之外，各视图靠近主视图的一方，均表示零件的后边。后视图的右方表示零件的左边。
如不能按图1一5那样配置视图时，应在视图的上方标出视固的名称"x向".在相应的视图附近用箭头指明投影方向，并注上同样的字母。
