数控冲压机
发布者:青岛海西中瑞金属加工有限公司 发布时间:2014/12/13 9:59:31
数控冲压机由手驱动滔块上下运动的方式不同可分为摩擦压力机、数控冲压机和电动数控冲压机。

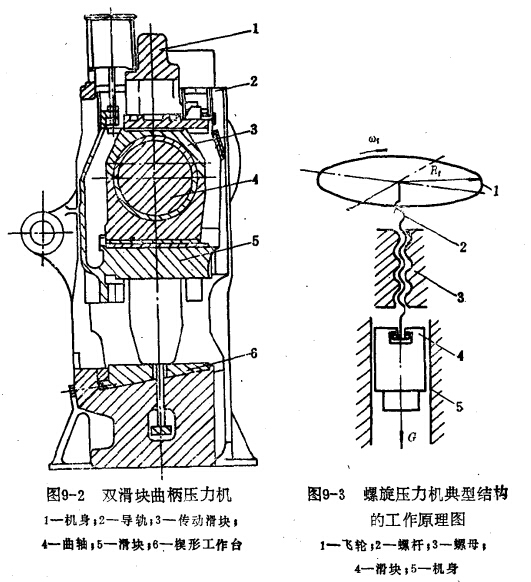

青岛数控冲压
机的工作原理与结构如图9-3所示。在飞轮1的转动下带动螺杆2旋转。螺杆2带动滑块4在机身5的滑道上移动。模具装在滑块4和机座上,因飞轮旋转方向可变,带动滑块上下运动实现冲压加工。
最省见的数控冲压机是以摩擦盘来驱动滑块上下运动而实现冲压加工的。它的结构简单,操作方便,容易维修。双盘结构的摩擦E力机的典型结构见图9-4所示。在上横梁3的中间装有铜螺母4,拧入一根螺抨5。飞轮7固定在螺杆的上端,圆周上装有耐摩的右棉铜或牛皮。螺轩的下端通过轴承与滑块l连接,允许相对转动。在飞轮上面装有一根水平袖,摩擦盘6安装在铀的两端,通过操纵机构可使输带着摩擦盘左右移动。当左边的摩擦盘压向飞恰时,右边的摩擦绿则离开飞轮,飞轮转动使滑块向下运动进行工作。当右边摩擦盘压向飞轮时,则使滑块向上运动实现回程。
数控冲压机是以液压缸内的活塞杆运动来驱动淆块上下运动的而实现冲压加工的。
电动数控冲压机是电机直接驱动传动机构来驱动消块上下运动而实现冲压加工的。
