等离子弧切割设备的组成

等离子弧切割设备主要自切割电源、高频发生器、供气系统、制枪和控制箱等几部分组成，水冷削枪还需要有冷却循环水(气)系统，用于机械切割还要有小型切割机或数控切割机等。今天美福特青岛激光切割公司小编就为大家讲解一下空气等离子弧切割系统组成。
(1)切割电源
等离子弧切割采用具有陡降外特性的直流电源，交载电压较高，大多采用转移弧。为了获得满意的引弧及稳弧效果，电源空载电压一般为切割电弧电压的两倍，常用切割电源空载电压为150-400V。国产切割电源的空载电压都在200V以上，水再压缩等离子 弧切割电源的空载电压为400V。空气等离子弧切割机因离子气与切割气采用压缩空气，市场应用广泛，适于切碳钢、低合金钢、不锈钢，甚至厚度1m以下的薄板。
(2)割枪
也称割炬，是产生等离子弧并进行切割的关键构件。切割用割枪与等离子弧；割枪相似，只是割枪的压缩琐嘴及电极不一定采用水冷结构。割枪的主要组件有割枪本体、电板、喷嘴和压中自等，手工制枪带有把手。剖枪的结构取决于切割电流，一般60A以下的割枪多采用风冷络掏，利用高压气流对喷嘴和枪体冷却及对等离子弧进行压缩。切割电流60A以上的割枪多采用水冷结构。
(3)喷嘴
是压缩电弧并形成等离子弧的重要元件，对切割质量(尤其是切口宽度)有一定的影响。通常采用纯铜制造，因为纯钢的导热性好，便于冷却，易加工。喷嘴的壁厚一般2-3mm。大功率等离子弧切用的喷嘴可适当厚些。表6. 22给出各种喷嘴所用的电极和工作气体。

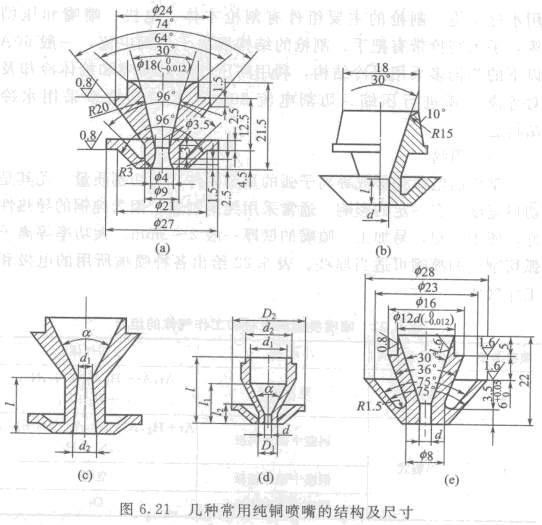

图6.21所示为几种常用纯铜喷嘴的结构及尺寸。其中图6. 21(c)的喷嘴出口段采用扩张形孔，锥度约6°；图6.21的结构在非气体在枪中应用较多，效果良好。因6. 21所示的喷嘴都有两个密封面，作用是防止冷却水泄露，避免产生“双弧”而烧坏喷嘴。这种喷嘴结构加工要求高，加工商间的尺寸精度要求严格。再压缩等离子弧的喷嘴通常由上都铜和下部陶瓷喷嘴组合而成，以防止产生“双弧”。
喷嘴的结构尺寸对等离子弧的压缩及稳定有直接影响，并关系到割口质盘及喷嘴寿命。表6. 23为推荐的切割用割嘴的主要形状参数。
