新闻详情 您现原位置:首页-新闻详情

激光切割的基本操作

发布者:青岛海西中瑞金属加工有限公司  发布时间:2015/6/19 9:00:36

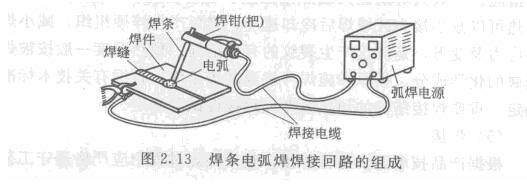

激光切割的电狐长度靠操作者手工维持,焊条运条靠手工操作。激光切割操作灵活、使用方便、设备简单,但焊接效率不寓,焊接质量受操作者技术水平及情绪影响较大。典型的激光切割焊接回路的组成如图2.13所示。青岛激光切割的基本操作技术包括引弧、运条、焊缝衔接和收弧等.

(1)焊接顺序
激光切割时,焊件被局部加热,接头处部分金属的热胀冷缩受到;焊件整体制性的拘束,不能自由伸长和缩短,焊后必然引起被焊接结掏中存在变形和残余应力,影响焊接结构以后的使用性能。为减小变形和残余应力,焊接时应选择合理的焊接j顺序,一般应遵循的原则是:尽可能允许焊缝自由收缩,收缩挺大的焊缝先焊,尽量采取对称焊,对长焊缝可采用分段退焊、跳焊、交替焊等方法。

(2)引弧方式

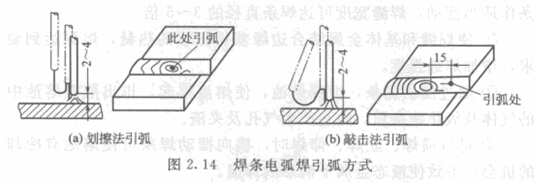

陈条电弧焊引弧有两种方式:划擦法和敲击法,如图2.14所示。
①划擦引弧划擦的动作似划火柴,将焊条件表面上划一下,即可引燃咆弧。这种方法的优点是易掌握,不受焊条端部状况的限制。缺点是容易在焊件表面造成电弧擦伤(特别是焊接不锈钢时),所以必须在焊缝前方的坡口内划擦引弧,划动长度以20-25mm为宜。
②敲击引弧在始焊处作焊条垂直于焊件的接触碰击动作,形成短路后迅速提起焊条2-4mm的距离后即引燃电弧。应在熔池端部一侧坡口上引弧。这种方法不容易掌握,用力过猛时焊条药皮大块脱落,但焊接洋硬倾向较大的钢材时可采用敲击引弧。
无论采用哪种寻弧方式,都严禁在坡口以外引弧,特别是对低合金高强钢、合金钢等热敏感材料,电弧擦伤可能引起裂纹。寻|弧后采用囚焊法,引弧点选在离焊缝起点10-20mm的待焊部位上,电弧寻燃后移至焊缝起点处,再沿焊接方向进行正常焊接。焊缝衔接时,引弧点应选在前道姆缝的弧坑前方约lO-20mm处,电弧引燃后移至弧坑处,待填满弧坑后再继续向前焊接。因焊法的目的是利用电弧重熔,消除寻弧处可能产生的裂纹、气孔等缺陷。

山东省黄岛区王台工业园 手机:13280886661
COPYRIGHT © 2013-2015 青岛海西中瑞金属加工有限公司 版权所有 鲁ICP备13071662号-1
青岛海西中瑞金属加工有限公司提供青岛钣金加工青岛激光切管青岛焊接加工、青岛非标钣金加工等服务。
