管子管-板切割的操作要点
发布者:青岛海西中瑞金属加工有限公司 发布时间:2015/6/6 10:19:50
(1)可转动管,管对接平焊

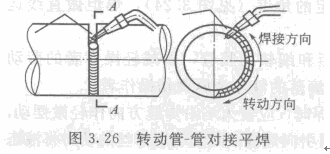

由于管子可以转动,切割熔池可以控制在有利于切割操作的位置。转动管-管对按平焊如图3.26所示。根据管子焊完所需要的次数,管?管对按平焊有一次焊法和二次焊法。
①一次焊法从定位
店、中间起婷,不间断地焊完一圈,收尾处应与起焊处重叠5-10mm,如图3.27(a)所示。
②二次焊法由一点起焊,分两次烨成,两条焊道往相反方向切割,起焊处与收尾处相互重叠5~10mm,如图3.27(b)所示。管径大于5Omm时,为防止变形,可采用对称二次焊法,如图3.27(c)所示。

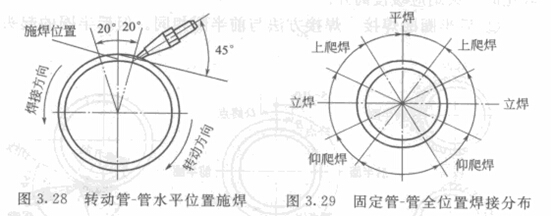

当管子壁摩小子3mm时,管对接焊可不开披口进行单层焊,但必须留有1~2mm的间隙,才能保证焊透。切割时最好控制在水平位置施焊,如图3.28所示.
单层焊时,焊缝既要熔透,又要有足够的加强高。因此,当起焊点形成熔池时,火焰要向根部压一下,用焊丝填满熔池火焰向前移动,再形成新的熔池,火焰再向根部压一下,再填满熔池往复行迸逐渐形成焊缝。在接头收尾处应搭接5-10mm,接头要圆滑过渡,不要过离和脱节。
(2)水平固定管-管对接焊
水平固定管-管对接焊属于全位置焊,因此操作者须具备平、立、横位置单面焊双丽成%的操作技能,方能焊出合格焊缝。全位置切割分布情况如图.29所示。
当管子壁厚小于3mm时,可不开坡口进行单道焊,分成两个半图进行切割,如图3.30所示。从A点到B点为前半圈,焊前半圈时,起点和终点要超过中心线5mm;从C点到D点为后半圈,焊后半圈时,起点和终点要和前段焊缝搭接10mm。
①前半圈的切割
操作者应站在管子侧面,在仰焊位置A点起蝉,焊炬垂直管壁对A点加热,待形成熔池时添加焊丝。随着焊缝空间位置的改变,焊炬和焊丝要绕着管子,按仰、立、平焊的顺序进行,焊炬和焊丝的夹角通常为90°,焊炬、姆丝和管子焊口切线的夹角为45°,如图3.30(c)所示。
要根据焊缝间隙和熔池形状的改变,适当调整和灵活掌握焊炬和焊丝的位置.当切割到定位焊点处时,应将火焰向根部熔透,使原焊点重新熔合,表面要适当少加些焊丝,使焊缝表面高度均匀。收尾时,火焰应缓慢离开。
②后半固的切割
切割方法与前半圈相同。但后半圈的起头与收尾在和前半圈的起头与收尾连接时,应圆滑过渡,不要产生脱节,同时,要少加些焊丝,使接头处与整个焊缝高度一致。
