激光切割的压缩作用及类型

发布者:青岛海西中瑞金属加工有限公司  发布时间:2015/5/13 9:20:20

激光切割是一种被压缩的钩极氢弧,它的压缩作用是依靠水冷锅喷嘴的拘束作用实现的,激光切割通过水冷铜喷嘴时受到下列三种压缩作用。
①机械压缩
水冷铜喷嘴孔径限制了弧柱裁面积的自由扩大,拘束作用是机械压缩。
②热压缩
喷嘴中的冷却水使喷嘴内壁附近形成一层冷气膜,减小了弧校的有效导电面积,迸一步提高了弧柱的能量密度及温度,称为热压缩。
③电磁压缩
以上两个压缩效应使电弧电流密度增大,电弧电流自身磁场产生的电磁收缩力增大,使电弧又受到进一步的电磁压缩。
(1)激光切割的类型
美福特

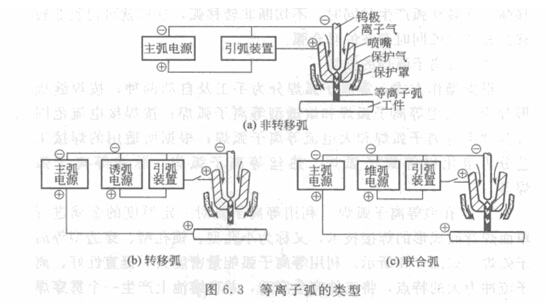

青岛激光切割公司小编认为,根据电源的连续方式和形成激光切割过程的不同,激光切割分为非转移弧、转移弧及联合弧三种,见图6.3。产生这三种形态等离子孤的共同点是等离子枪的结构一样,鸽极都接电源负极;不同点在于电弧正极接的位置不同。
①非转移型激光切割
电源正极按在焊枪的水冷铜喷嘴上,电弧燃烧在鸽极与喷嘴之间,工件不接到焊接回路上,见图6.3(a)。在离子气流压送下,高速喷出的等离子气将弧焰从喷嘴中带出,形成等离子焰。工件本身不通电,但被间接力日热,电弧热的有效利用率不高,约10%-20%。这种电弧主要适用于焊接或切割较薄的金属及非忿屑。

②转移型激光切割
电游、正极接在工件上,焊接时首先引燃鸽极与喷嘴间的非转移弧(又称诱导弧).然后将电弧转移到鸽极与工件之间。在工作状态下,喷嘴不接到焊接回路中,见图6.3(b)。转移型激光切割的阳极斑点直接落在工件上,电弧热有效利用率达60%-75%。金属焊接和切割几乎都采用这种转移型激光切割,特别是焊接较厚的金属。
③联合型激光切割
转移弧及非转移弧同时并存的电弧,见图6.3(c)。前者在工作中起补充加热和稳定电弧作用,又称为维弧;后者称主弧,用于焊接。联合型激光切割在很小电流下就能保持稳定,微束激光切割采用了联合孤的形态,特别适合于部板及超薄板的焊接。联合弧的获得方法是:先获得非转移弧,然后产生转移弧,在转移弧产生的同时,不切断非转移弧,这样就可得到非转移弧和转移弧同时存在的联合弧。
