新闻详情 您现原位置:首页-新闻详情

等离子弧切割气体选择

发布者:青岛海西中瑞金属加工有限公司  发布时间:2015/3/23 9:11:05

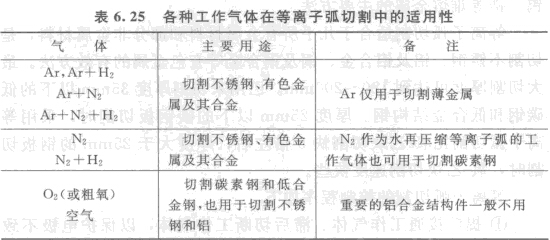

等离子弧切割工作气体既是等离子孤的导电介质,又能排除切口中的熔融金属,对切割质量和速度有明显影响。等离子弧切制中使用的离子气体有陀、Ar、Nz+Hz、Nz+Ar,也有用压缩空气、氯气、水蒸气或水作为产生等离子弧的介质.离子气的种类决定切割时的弧压,弧压越高切在PI功率越大,切割速度及切厚度者相应提高。但弧压越南,要求切割电源的空载电压越高,否则难以引弧或电弧在切割过程中易熄灭。各种工作气体在等离子弧切割中的适用性见表6. 25。

用工业纯氯作为切割气体,只需要用较低的空载电压(70-90V),但切割厚度在30mm以下,且由于氯气费用寓,不经济, 所以一般不常使用。Nz、Hz、Ar任意两种气体混合使用,比单一气体使用效果好,因可互相取长补短,各自发挥其特长。其中尤以Ar+Hz及Nz+Hz混合气体切口质;庭和切割效果最好.切割较大 厚度板时,用Nz+Hz混合气体。
实际生产上由于氮气价格价廉,所以大多用氮气作为切割气体.压缩空气作离子气时热始值商,电弧电压1OOV以上,电源空压200V以上,切割厚度30mm以下材料有取代氧-乙烘火焰切割的趋势。常用等离子弧切割的适用材料和切割厚度见表6.26。
切割碳钢或铸铁时,在气流中加入氧气,可以提供额外的切割能量。
采用上述气体时应注意的事项如下。
①氮气中含有氧气等杂质,随气体纯度的降低,鸽极烧损增加,使切割质量降低,氮气的纯度应在99.5%以上。
②用氢气作切割气体是使司在转移弧在纯N2或纯Ar中激发,等到转移型弧激发产生后3-6s离开始供应H2为好,否则非转移型弧不易引燃,影响切割顺利进行。
③H2是易燃气体,与军气混合易爆炸,储存岛的锵瓶应专用,严禁用装氧的气瓶来改装,通氢气的管路、接头、阀门等不能漏气;切割结束时,应先关闭氢气。

山东省黄岛区王台工业园 手机:13280886661
COPYRIGHT © 2013-2015 青岛海西中瑞金属加工有限公司 版权所有 鲁ICP备13071662号-1
青岛海西中瑞金属加工有限公司提供青岛钣金加工青岛激光切管青岛焊接加工、青岛非标钣金加工等服务。
