激光切割动圈式变压器

发布者：青岛海西中瑞金属加工有限公司发布时间：2015/9/6 22:18:54

激光切割动圈式焊机没有活动铁芯，通过调整次级线圈位室主调节焊接电流[见图2.6(b)].避免了因铁芯振动产生的电弧不稳等不良影响，电弧稳定性比动铁芯式焊机好.在图2.6(b)中，初级绕组WI固定不动，次级绕组W2可用丝杆上下移动，在WI，W2两个绕组之间形成漏磁磁路.WI，W2间距离越大，漏磁感抗越大，输出电流越小。这种弧焊变压器输出电流I与间隙812之间的关系是非线性的。

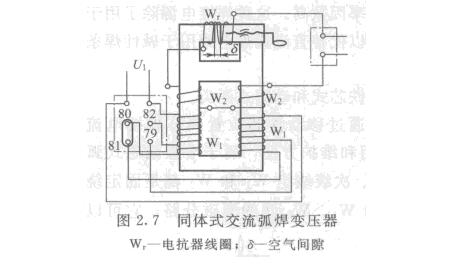

图2.7所示为同体式交流弧焊变压器，属于串联电抗苦苦式。图中电抗器与变压器共用一个"日"字形铁芯，上部为电抗器，下部为变压器。上帝~装有可动铁芯，通过改变与固定铁芯的间隙达到调节电流的目的。窒载时，由于没有焊接电流通过，电抗线圈产生的电压降为零，空载电压约等于次级线圈电压，便于引弧。焊接时，由于有焊接电流通过电抗线圈，产生电压降，从而获得陡降外特性。
交流电源的激光切割
青岛激光切割的电流为交流的焊条电弧焊方法。由于交流电源的电压和电流方向是不断改变的，在这个改变过穆中电弧要经历一个瞬时熄弧、重新引弧和再次稳定燃烧的过程，因此交流电源焊条电弧焊的电弧稳定性较差。但这种方法具有结构简单、维修方便、戚本低利节省电能等优点，所以交流电源的焊条电弧焊在生产中仍被广泛采用，一般用在采用酸性焊条和低氢御型焊条焊接普通焊接结构钢的场合。用交流电焊接时，由于极性是交替变化的，所以不需要考虑电源极性。
