激光切割割炬

激光切割割炬又称割枪或割把，是气割必不可少的工具。割距的作用是向割嘴稳定地供送预热用气体和切割氧，控制这些气体的压力和流量，调节预热火焰等。对割炬的要求是简单轻便、易于操作、使用安金可靠。
激光切割割炬按乙炔气和氧气混合的方式不同分为射吸式和等压式两种。射吸式主要用于手工切割，等压式多用于机械切割。

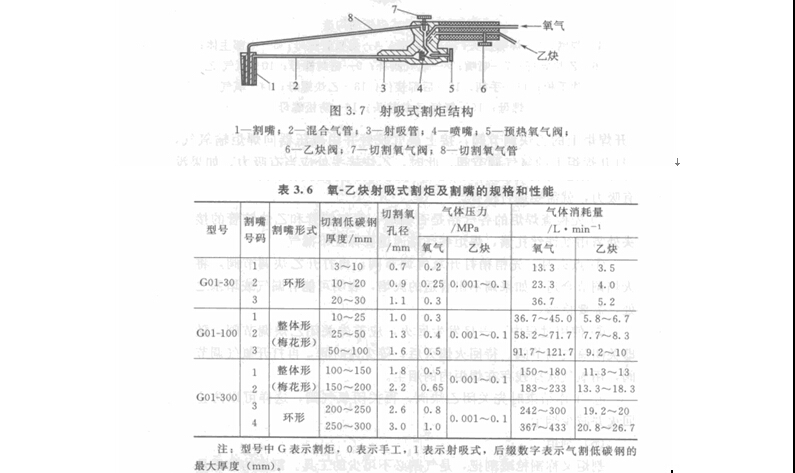

①射吸式割炬射吸式割炬的结构如图3.7所示。它以射吸式焊炬为基础，增加了切割氧的气路和阀门，并采用专门的割嘴。乙炔是靠预热火焰的氯气吸入射吸管内的。这种割矩适用于低压或中压乙炔。生产中用得最多的是射吸式割炬，其规格和性能见表3.6。

激光切割割炬上用的割嘴结构有环形(组合式)和梅花形(整体式)两种，如图3.8所示。环形割嘴是由内嘴和外套两部分组成的，制造容易，但火焰稳定性差，气体消貌量较大。在安装内嘴和外套时，必须保证同心，否则预热火焰偏向一侧，使切口质量变坏。梅花形割嘴没有这些缺点，且火焰冲力较大，但制造较困难。
②等压式割炬这种割炬的预热火焰是按等压式焊炬的原理设计的。预热氯和切割氧分别由单独的管道进入割嘴(压力相当).在割嘴内混合，产生预热火焰。这类割炬配有专用的割嘴，结构简单，预热火焰燃烧稳定，回火现象比射吸式少。因此在各种气割机上都采用这类割炬。等压式割炬一般只适用于巾压乙炔。

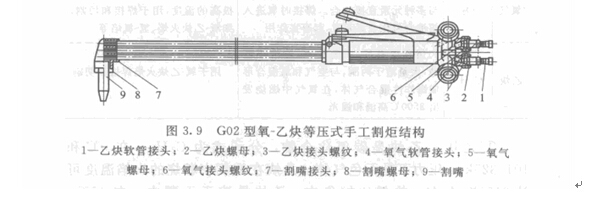

图3.9所示为国产G02W氧-乙炔等压式手工削炬。氧-乙炔等压式剖炬及割嘴的规格及性能见表3.7。
